?一、概述

??液體電阻起動器是改善大中型繞線式交流異步電動機的起動性能的一種型起動器。液體電阻起動器的基本原理是通過機械傳動裝置使導電液體中兩平行極板的距離逐漸減小直至為零，使串入電機轉子回路中的電阻值平滑減小，從而實現繞線式大中型電動機的重載平滑起動。它克服了頻敏電阻起動器沖擊電流大、難起動和操作不便等問題。適用于大型設備的電動機重載起動，是頻敏電阻起動器和金屬電阻起動器的替代產品。我公司是專業生產液體電阻起動器的專業廠家，針對水電阻在水泥廠的調試和使用過程中，經常出現了一些問題，我們在設計過程中我們采取一些方法，有效的解決了問題。現就出現的問題及解決方法進行闡述，供同仁參考。

??二、電氣控制的改進和調整

??1、傳動裝置超限位保護：

??當限位開關不好使時或其它原因，使超限位開關動作，同時切斷控制電源，聯鎖使主電機跳閘，起到保護作用。但水泥廠液體電阻使用環境比較差，灰塵較大，限位開關常出現銹蝕卡澀、接點接觸不良不能起到相應的保護功能，造成升降機構到最大行程后卡死而燒毀傳動電機的故障，我公司采用了在絲桿上下兩端設計一定緩沖區，在超限位開關故障時升降機構升降到緩沖區后絲桿空轉，從而避免了燒毀傳動電機的故障。

??2、電阻液控溫功能：

??電液正常工作溫度：0~65℃;周圍環境溫度：-5~50℃。當環境溫度長期低于0℃時需加裝加熱器，以防止冬季電阻液上凍，無法起動或凍裂水箱及低溫引起的起動性能變差等。我公司采用了四限輸出控制的智能型控溫儀表對液體電阻溫度的高高位、高位、低位、低低位進行監控效果明顯。

??3、電極板在起動完畢后，一般起動器采用活動極板返回式，即使電動機起動完畢后液體電阻處在最大位置，便于下次起動。但在實際使用過程中因為灰塵等原因容易造成短路接觸器接觸不良發熱，我公司改為不返回式，溫度大降低。

??4、液體變阻器內動、靜電極相對位置對起動性能影響很大，導電極板的水平度和垂直度差時會造成極板間拉弧，造成起動電流過大，并直接影響極板的使用壽命，并使電解液發黑，為了確保運行中上、下導電極板保持平行及可靠接觸，在升降架設計有20~25mm的活動范圍，確保動靜極板可靠接觸。

??三、使用效果

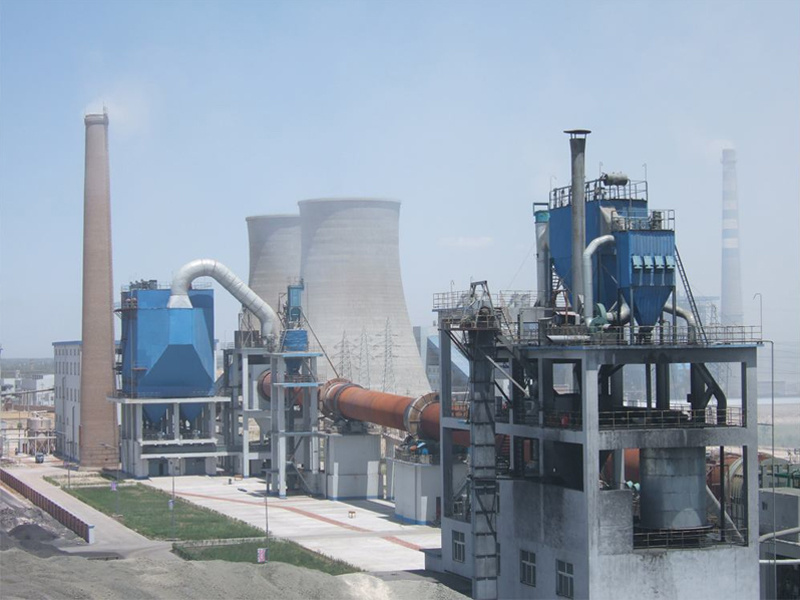

??經過改進的WDYQ型液體電阻起動器在長春亞泰集團某水泥廠6300kW球磨機使用近10年沒有出現上述故障，起動器可靠性得到了大幅提升，贏得了用戶好評。
